Best-X-DC
Le générateur intra-oral à potentiel constant, au mur, au plafond ou sur pied.
Générateur haute fréquence à onduleur, 60 à 70 kV, avec tête légère de 3,5 kg et déclenchement sans fil. Fabriqué en Italie par New Life Radiology, il se pose au mur, au plafond ou sur un pied mobile, avec cônes ronds ou rectangulaires.
© New Life RadiologyAu mur, au plafond ou sur pied
La même tête et la même électronique, trois façons de les installer selon la salle de soins.

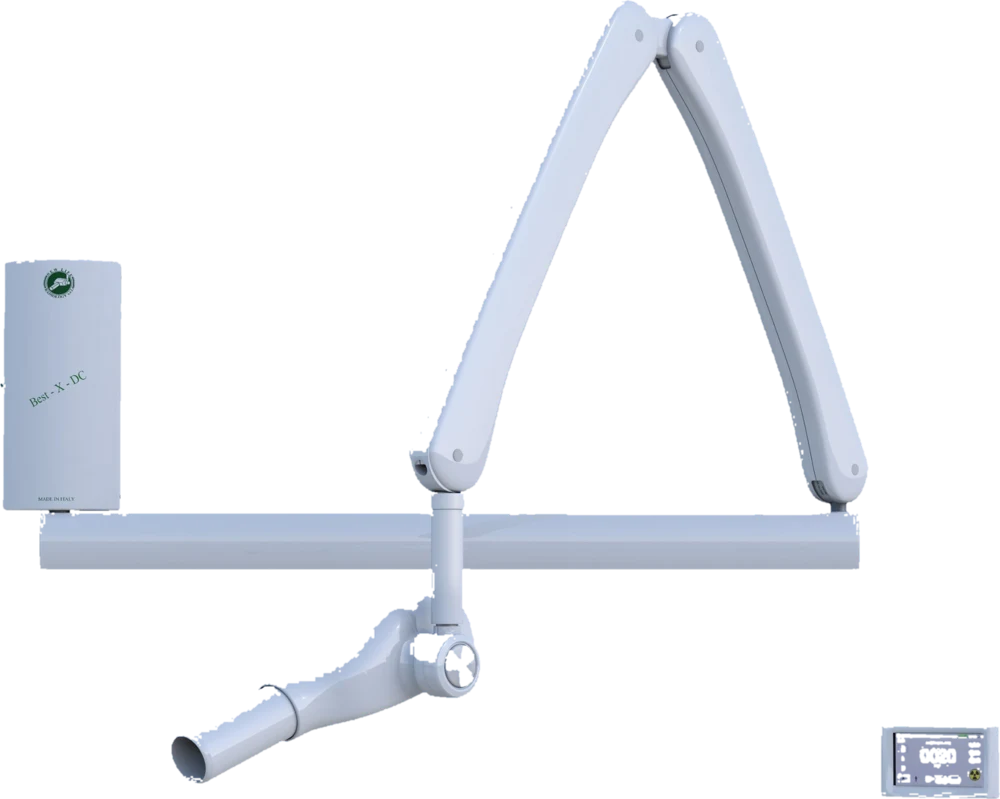

Bras pantographe fixé au mur, le choix le plus courant au fauteuil.

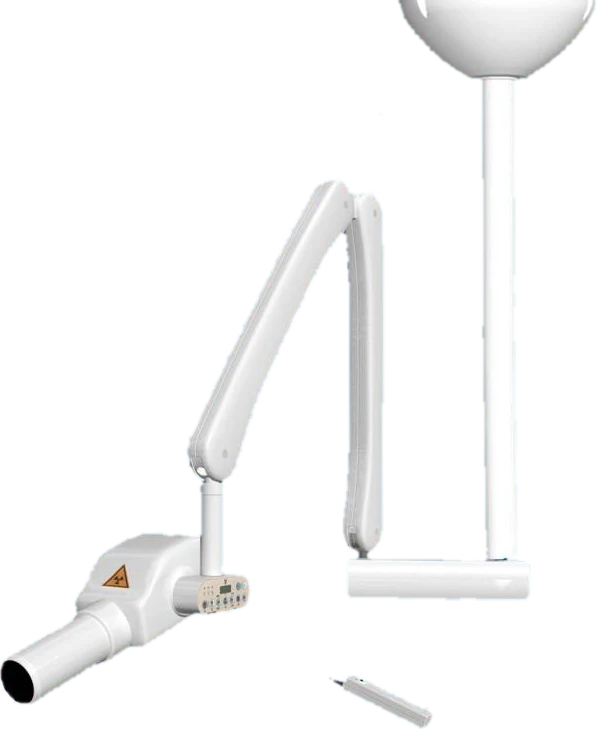

Le mur reste libre : utile quand la paroi ne peut pas porter le bras.

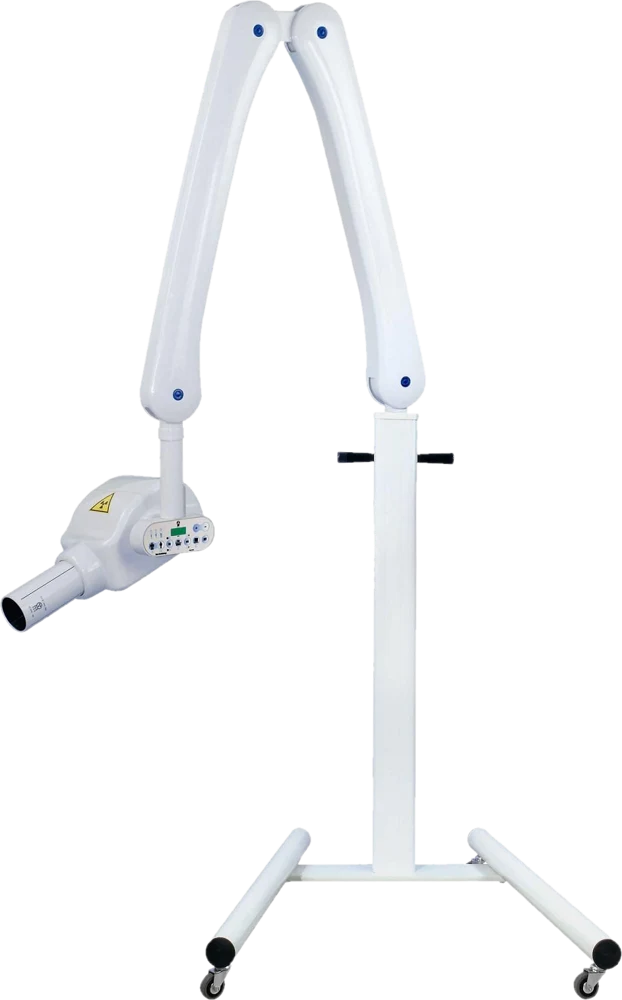

Sur pied à roulettes, pour partager l'appareil entre plusieurs salles.
Dose maîtrisée, commande à distance
Les points mis en avant par New Life Radiology pour le Best-X-DC.
La haute fréquence délivre un faisceau homogène : à image égale, la dose au patient est plus faible qu'avec un générateur autoredresseur.

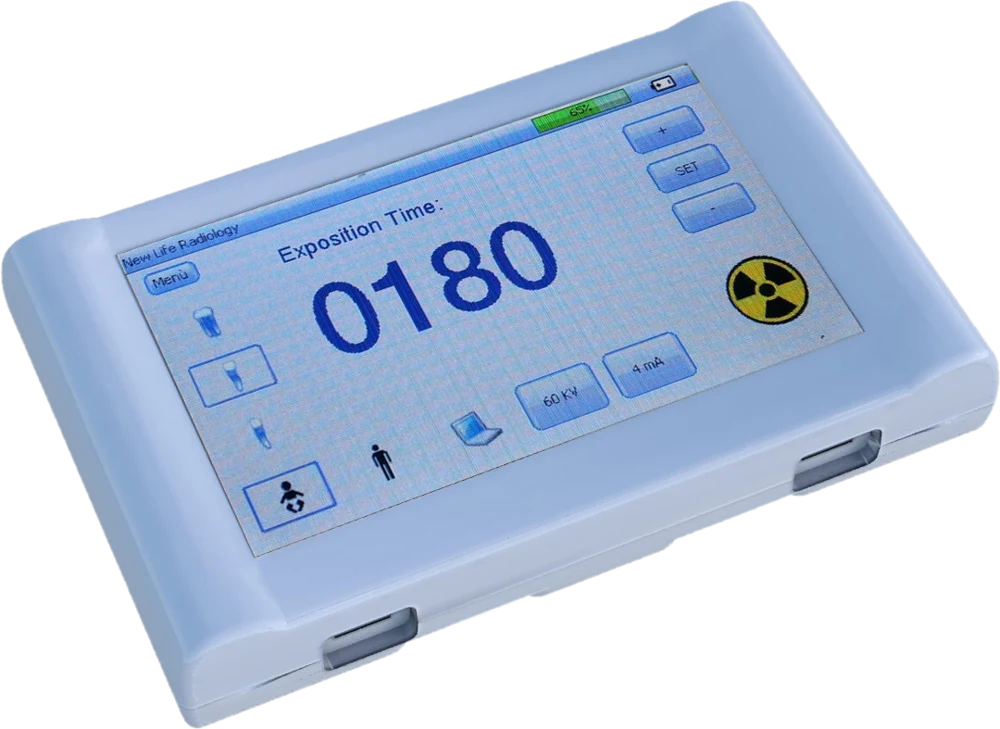

Écran tactile par radiofréquence : réglage de la tension, du courant et du temps d'exposition à distance, hors de la zone du faisceau.

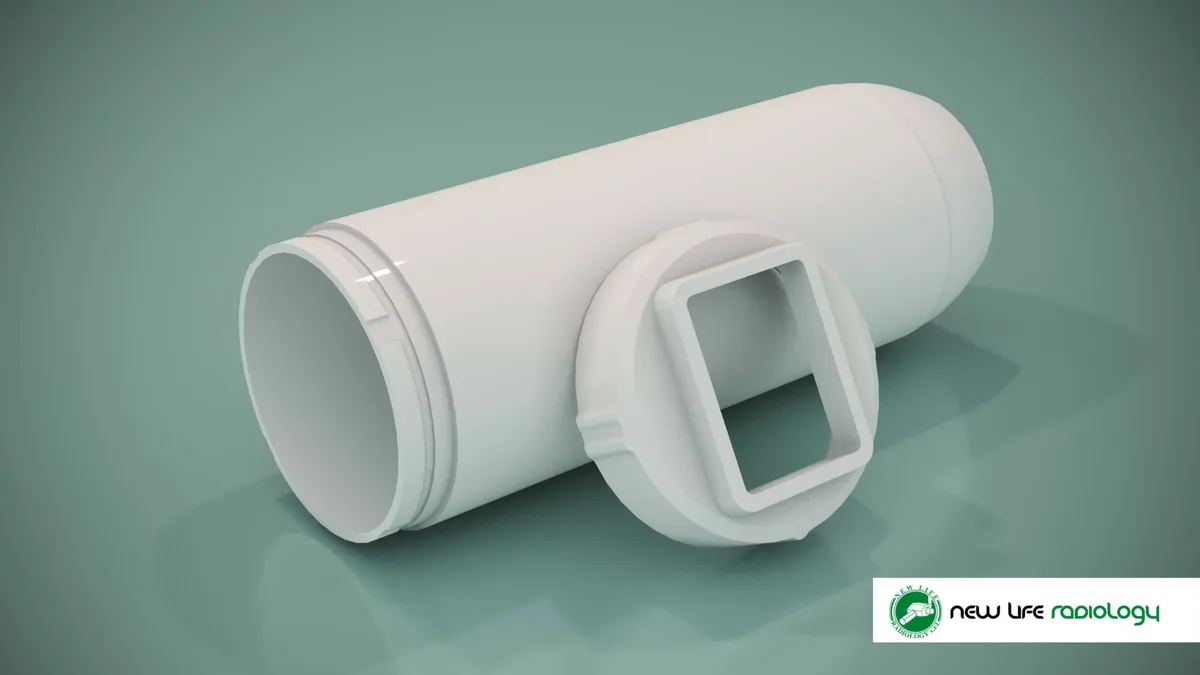

Cône long avec collimateur rectangulaire en option : le champ se limite à la taille du récepteur, ce qui réduit la dose.
3,5 kg seulement : le bras reste stable et le positionnement est précis, sans dérive.
Déclencheur à homme mort sans fil et thermocontact qui coupe l'émission en cas de défaillance de la minuterie.
Temps d'exposition préréglés par dent et par type de patient, modifiables par le praticien.
Fiche technique
| Technologie | Potentiel constant (DC), haute fréquence à onduleur |
|---|---|
| Tension | 60 à 70 kV, réglable |
| Courant | 4 à 7 mA (4 à 6,5 mA avec la commande TIM-X) |
| Foyer | 0,7 mm, 0,4 mm en option · 0,3 mm avec la commande TIM-X (CEI 336) |
| Filtration totale | 2 mm Al éq. |
| Distance foyer-peau | 20 cm |
| Temps d'exposition | 20 à 1000 ms (série R10) |
| Champ | < 6 cm de diamètre au bout du cône · collimateur rectangulaire en option |
| Rayonnement de fuite | ≤ 0,25 mGy/h à 1 m du foyer |
| Cycle | 1 s d'exposition, 30 s de repos au maximum |
| Poids de la tête | 3,5 kg |
| Commande | Minuterie sur la tête et déclencheur sans fil, ou commande tactile TIM-X |
| Versions | Murale · plafonnier · mobile sur pied |
Données du fabricant (fiches techniques New Life Radiology), sous réserve de modifications. Certaines fonctions sont en option.
Ce que comprend la livraison
Un générateur intra-oral ne demande pas de plan de radioprotection de la salle, mais il ne peut être utilisé qu'après un test de réception. Voici ce que nous faisons à la livraison, puis ce que la loi prévoit pour la suite.
Nous préparons la demande d'autorisation de l'installation auprès de l'OFSP. Un appareil intra-oral ne demande pas de plan de radioprotection de la salle.
Art. 28 LRaP · art. 9 ORaPTension, temps d'exposition, dose au récepteur, filtration, distance foyer-peau et diamètre du champ ; résolution d'au moins 5 paires de lignes par mm et contraste, avec votre récepteur d'image.
Art. 28 OrX · R-08-05, tableau 1Procès-verbal au dossier de l'installation, instruction du personnel et cliché de référence : il sert de point de comparaison à tous les contrôles de stabilité suivants.
Art. 28 OrXUn contrôle court, comparé au cliché de référence. Il incombe à l'exploitant ; nous pouvons nous en charger sur demande.
Art. 29 OrX · annexe 11Reprise complète des mesures du test de réception, avec procès-verbal transmis au cabinet et conservé dix ans.
Art. 30 OrX · annexe 11
