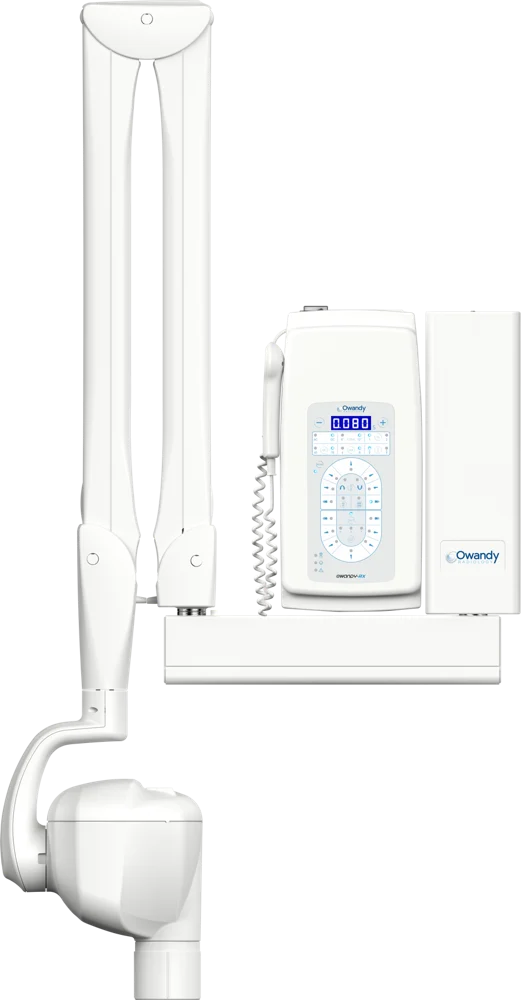

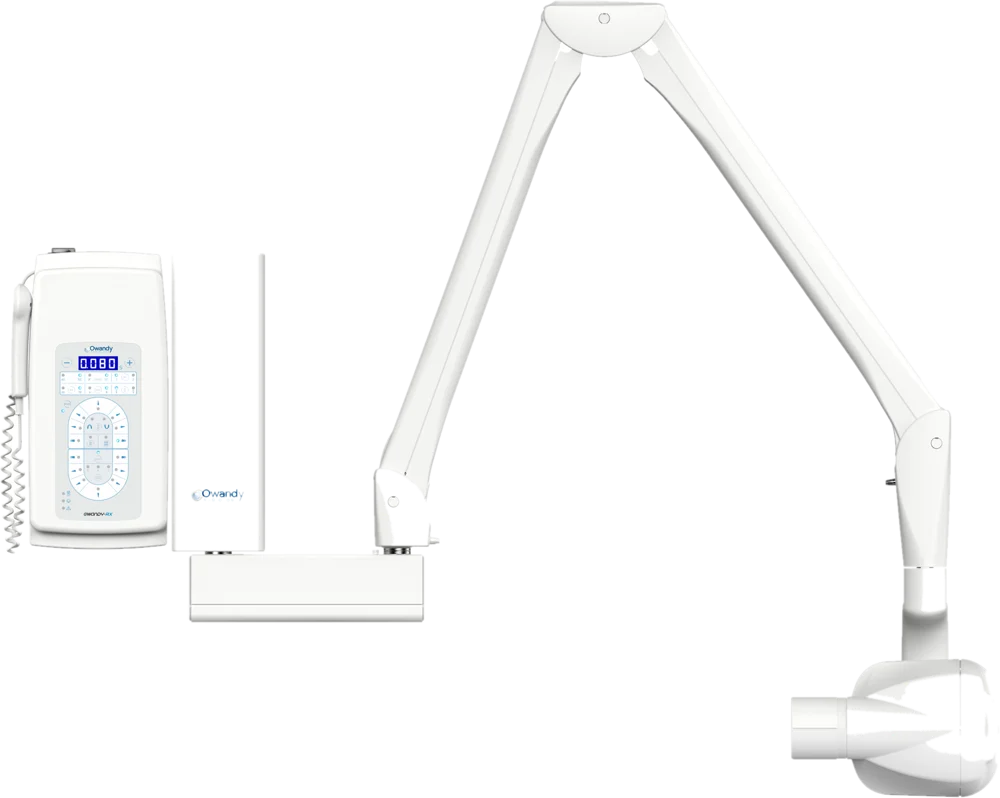

Owandy-RX DC
Précision et simplicité : le générateur intra-oral d'Owandy.
Générateur haute fréquence à courant continu, 60 à 70 kV et 4 à 8 mA, avec un bras souple disponible en trois longueurs. Il s'adapte à tous les récepteurs, capteurs, plaques ou films, et se règle sans formation particulière.
© Owandy RadiologyPrécis, simple, souple
Les points mis en avant par Owandy Radiology pour l'Owandy-RX DC.

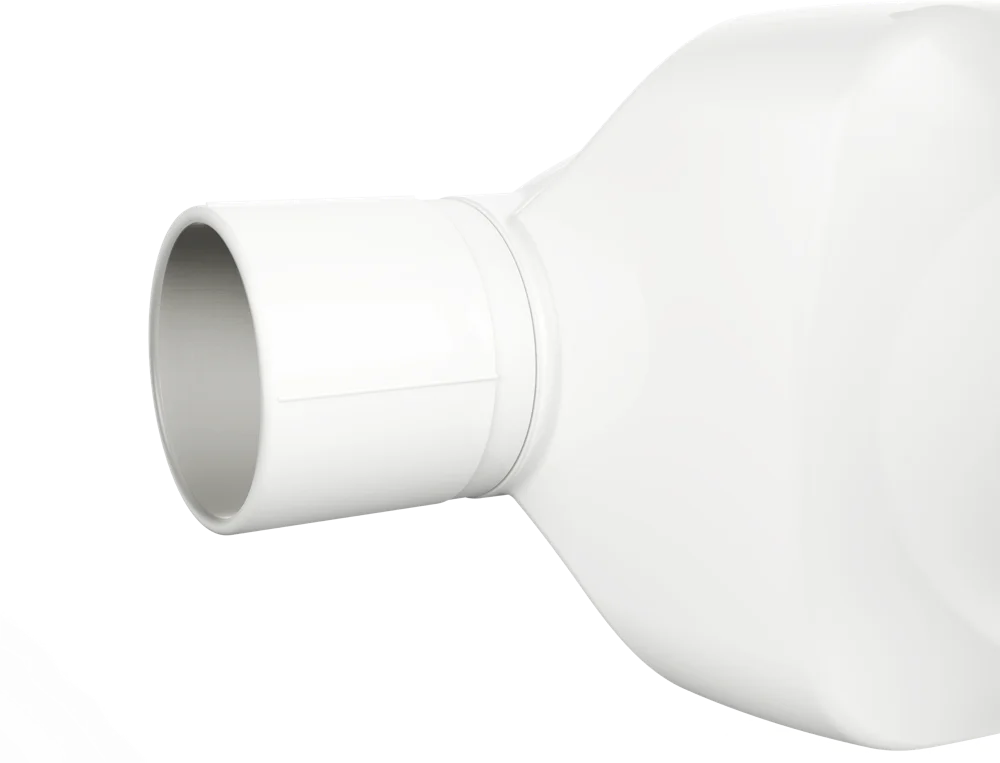

Paramètres d'exposition constants et rayonnement de qualité : les rayons mous, inutiles au cliché, sont éliminés.

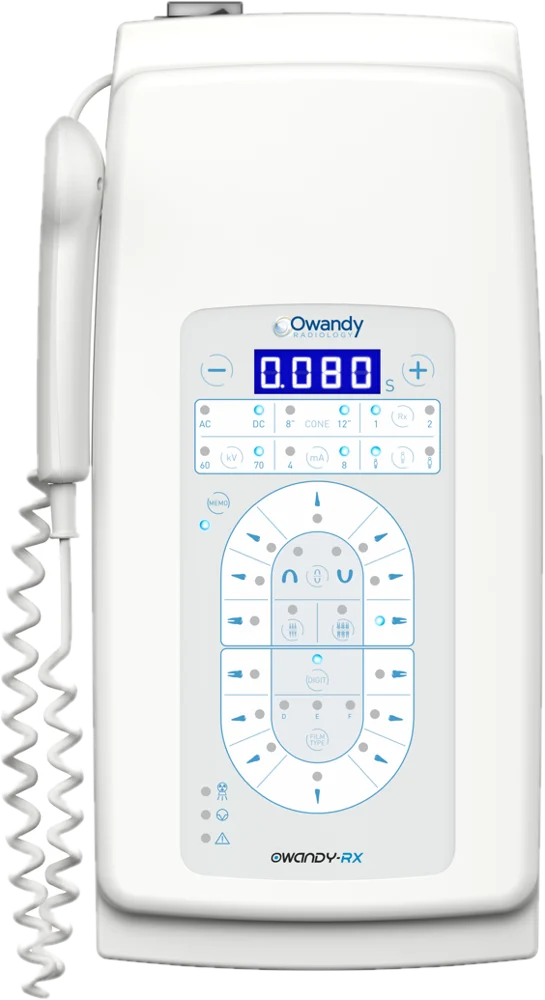

Temps d'exposition, type de patient, kV et mA se règlent sur un affichage clair, sans formation du personnel.

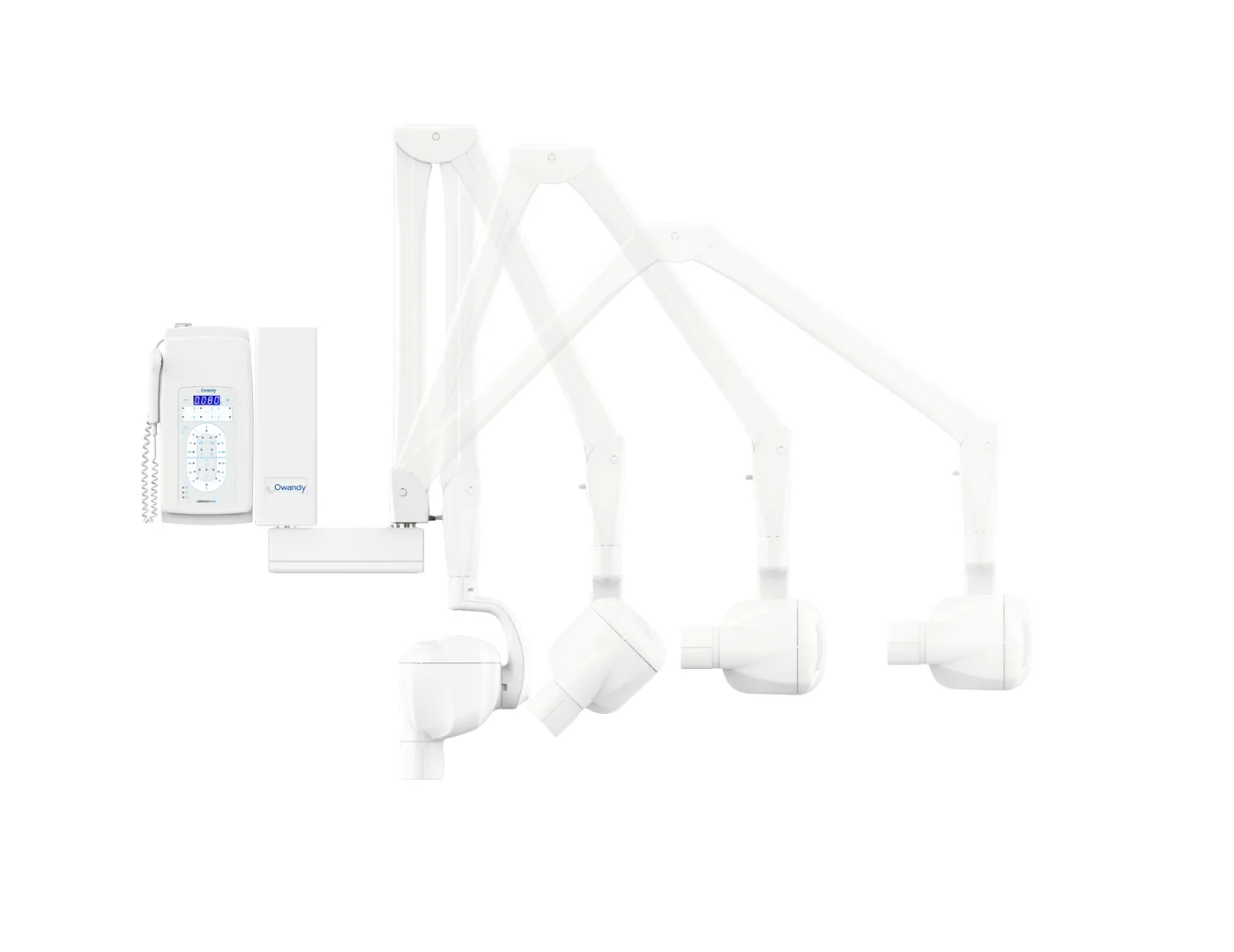

Trois longueurs de bras (41, 82,5 et 110 cm) pour s'adapter à l'agencement de chaque salle de soins.
En option : l'émission se commande à distance, sans passage de câble à prévoir.
Sur pied à roulettes, pour partager l'appareil entre plusieurs salles.
Capteurs numériques, plaques au phosphore ou films : un réglage pour chacun.
Fiche technique
| Technologie | Haute fréquence, courant continu |
|---|---|
| Tension | 60 à 70 kV |
| Courant | 4 à 8 mA |
| Foyer | 0,7 mm |
| Filtration totale | Équivalente à 2 mm Al à 70 kV |
| Minuterie | 0,02 à 3,2 s |
| Rayonnement de fuite | < 0,25 mGy/h |
| Alimentation | 115 / 230 V monophasé, 50/60 Hz, 1,4 kVA |
| Poids | Tête 5,5 kg · total 19,5 kg |
| Rallonges de bras | 41 · 82,5 · 110 cm |
| Options | Version mobile · déclencheur sans fil |
| Accessoires | Cône long 31 cm · cône rectangulaire long 31 cm |
| Classe | Classe I, type B |
Données du fabricant (brochure Owandy-RX DC, Owandy Radiology), sous réserve de modifications.
Ce que comprend la livraison
Un générateur intra-oral ne demande pas de plan de radioprotection de la salle, mais il ne peut être utilisé qu'après un test de réception. Voici ce que nous faisons à la livraison, puis ce que la loi prévoit pour la suite.
Nous préparons la demande d'autorisation de l'installation auprès de l'OFSP. Un appareil intra-oral ne demande pas de plan de radioprotection de la salle.
Art. 28 LRaP · art. 9 ORaPTension, temps d'exposition, dose au récepteur, filtration, distance foyer-peau et diamètre du champ ; résolution d'au moins 5 paires de lignes par mm et contraste, avec votre récepteur d'image.
Art. 28 OrX · R-08-05, tableau 1Procès-verbal au dossier de l'installation, instruction du personnel et cliché de référence : il sert de point de comparaison à tous les contrôles de stabilité suivants.
Art. 28 OrXUn contrôle court, comparé au cliché de référence. Il incombe à l'exploitant ; nous pouvons nous en charger sur demande.
Art. 29 OrX · annexe 11Reprise complète des mesures du test de réception, avec procès-verbal transmis au cabinet et conservé dix ans.

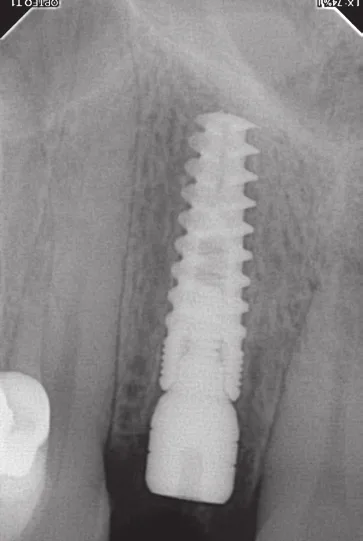

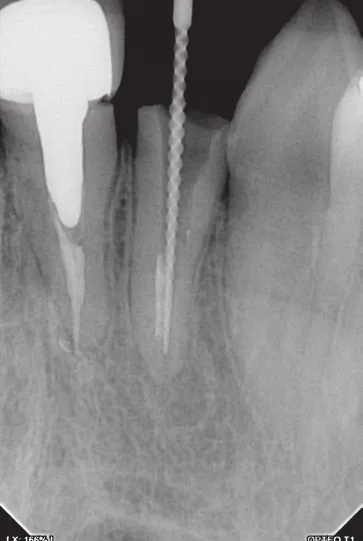

Art. 30 OrX · annexe 11Clichés réalisés avec l'Owandy-RX DC
Exemples présentés par Owandy Radiology, avec plaque au phosphore et avec capteur numérique.
Clichés © Owandy Radiology.
