VistaPano S
La panoramique la plus nette, assemblée automatiquement par S-Pan.
En un seul passage, la technologie S-Pan enregistre vingt couches d'image et retient pour chaque zone la plus nette : racines, canal mandibulaire et foramen mentonnier apparaissent avec précision, même si le patient est légèrement mal positionné. Capteur CsI sensible pour une panoramique en 7 secondes à dose réduite.
© Dürr DentalUne image nette sans retouche
Les points mis en avant par Dürr Dental pour le VistaPano S.
Vingt couches enregistrées et découpées en 20 000 fragments ; les plus nets forment une panoramique unique, automatiquement.
Trois lasers marquent les plans de Francfort, sagittal médian et canin ; positionnement face à face, sans miroir.
Plus sensible : panoramique en 7 secondes avec une dose réduite.
Dont 4 pour les enfants, avec collimation adaptée et donc une dose plus faible.
Des images exploitables même en présence d'implants ou d'obturations métalliques.
Un design mince qui trouve sa place dans presque toutes les salles de radiologie.
Fiche technique
| Fonctions | Panoramique 2D · céphalométrie avec le VistaPano S Ceph |
|---|---|
| Tension et courant | 50 à 99 kV, 4 à 16 mA |
| Foyer | 0,5 mm (CEI 60336) |
| Filtration totale | 2,8 mm Al éq. |
| Capteur | CsI, pixel de 100 µm |
| Temps de panoramique | 2,5 à 13,5 s (7 s en mode rapide) |
| Programmes | 17 panoramiques, dont 4 pour enfants · Ceph : 5 programmes, latéral en 4,1 s |
| Dimensions (l × p × h) | VistaPano S : 990 × 1220 × 2280 mm · Ceph : 1940 × 1220 × 2280 mm |
| Réglage en hauteur | 700 mm |
| Poids (sans / avec pied) | VistaPano S : 105 / 155 kg · Ceph : 129 / 179 kg |

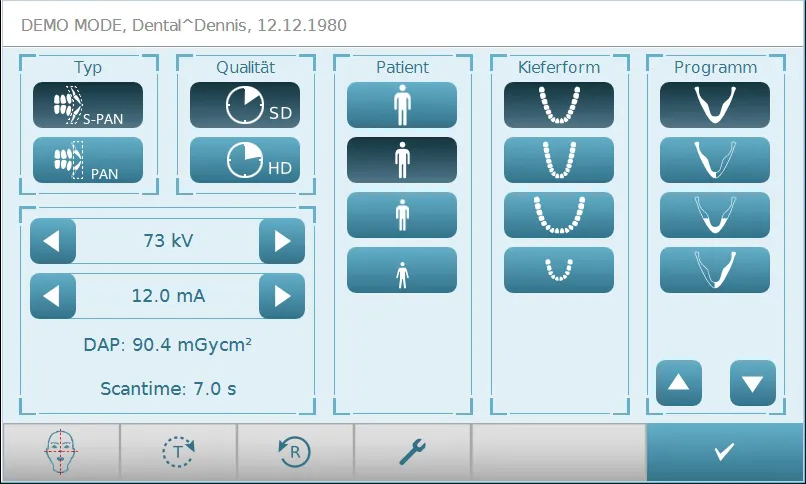

| Commande | Écran tactile |
Données du fabricant (présentation VistaPano S et brochure VistaPano S Ceph, Dürr Dental), sous réserve de modifications.
De la salle au premier cliché
Un appareil extra-oral se prépare avant la livraison : la salle doit être autorisée par l'OFSP avant la pose.
Plan de la salle, calcul des blindages et demande d'autorisation à l'OFSP, contrôlés par l'expert en radioprotection.
Art. 15 et 16 OrXMesures en panoramique et en céphalométrie, résolution d'au moins 2,5 paires de lignes par mm ; elles fixent les valeurs de référence.
Art. 28 OrX · R-08-05, tableaux 3 et 5Contrôle court comparé aux valeurs de référence ; nous pouvons nous en charger sur demande.
Art. 29 OrX · annexe 11Reprise complète des mesures du test de réception, procès-verbal conservé dix ans.
Art. 30 OrX · annexe 11S-Pan en mouvement
Comment S-Pan enregistre vingt couches et en retient les zones les plus nettes.
Une couche, ou toutes les meilleures
La même région incisive : couche standard, couche 8, puis la reconstruction S-Pan qui assemble les zones les plus nettes.
Images © Dürr Dental.
